نگاهی دقیق‌تر به اتصال عمودی دو واحد مسکونی روی هم با بالابر هیدرولیک خانگی
اتصال عمودی دو واحد مسکونی روی هم با بالابر هیدرولیک خانگی
صورت مسئله و چالش کارفرما
کارفرمای این پروژه مالک دو واحد مجزا بود که دقیقاً روی هم قرار داشتند (یک طبقه روی طبقه دیگر) در یک ساختمان آپارتمانی. رفت‌وآمد روزانه بین دو واحد فقط از طریق راه‌پله مشاع ساختمان ممکن بود؛ مسیری که هم پیمودن مداومش دشوار بود و هم حریم خصوصی دو واحد را عملاً از بین می‌برد. کارفرما دو خواسته مشخص داشت: نخست اینکه اتصال بین دو واحد کاملاً داخل محدوده ملک خصوصی خودش ایجاد شود و پای به فضای مشاعات گذاشته نشود؛ دوم اینکه به دلیل سکونت فعال در هر دو واحد، سرعت اجرا اهمیت زیادی داشت و نمی‌خواست ماه‌ها با گردوغبار و تخریب زندگی کند.
راه‌حل مهندسی و فرآیند اجرا
پس از بازدید کارشناسی و برداشت ابعادی از پلان هر دو طبقه، جانمایی دستگاه در گوشه سالن واحد پایین و در امتداد دهانه عمودی انتخاب شد؛ نقطه‌ای که کمترین تداخل را با فضای زندگی ایجاد می‌کرد.
- اتصال کاملاً درون محدوده واحدهای خصوصی: کل مسیر عمودی، از کف واحد پایین تا سقف واحد بالا، داخل حریم ملک کارفرما طراحی شد. هیچ بخشی از سازه، درب‌ها یا مسیر تردد دستگاه در راهرو، لابی یا پاگرد مشاع ساختمان قرار نگرفت؛ یعنی هم حریم دو واحد حفظ شد و هم ساختار دسترسی ساختمان دست‌نخورده ماند.
- برش و تخریب کنترل‌شده دهانه عمودی: باز شدن دهانه بین دو طبقه با برش مهندسی و در ابعاد دقیق مورد نیاز انجام شد؛ نه بیشتر. خاک‌روبه‌ها همان روز جمع‌آوری و مسیر عبور ساکنین روزانه عملاً مسدود نشد.

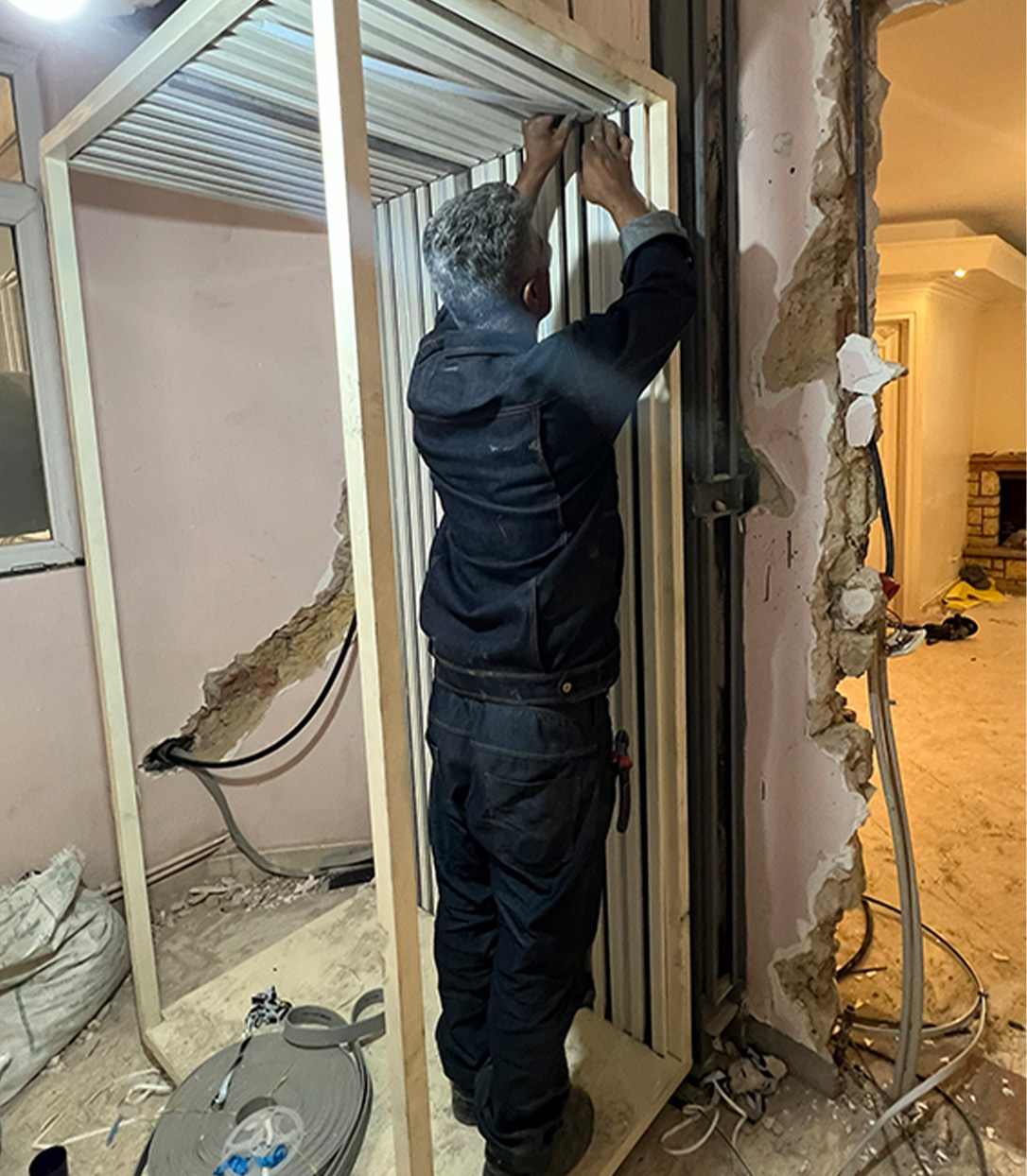

- نصب خشک و پیش‌ساخته، کلید کاهش زمان: فریم و بدنه کابین به‌صورت پیش‌ساخته به کارگاه رسید و در محل فقط سرهم‌بندی شد. چون ساخت قطعات حساس (فریم، شیشه‌ها، دیواره‌ها و پنل فرمان) بیرون از محل پروژه انجام شده بود، تنها عملیات در محل، مونتاژ، آهن‌کشی سبک، کابل‌کشی و راه‌اندازی بود. نتیجه این روش، نصب و تحویل کامل دستگاه در ۱۵ روز بود؛ از روز جانمایی تا نخستین حرکت کابین.
- طراحی داخلی هماهنگ با دکوراسیون: کابین با فریم شامپاینی، شیشه‌های شفاف، دیواره پشتی با نورپردازی خطی عمودی و کف پوشش چوب‌مانند اجرا شد تا به‌جای یک تجهیز صنعتی، بخشی از فضای پذیرایی به نظر برسد. برق مورد نیاز دستگاه نیز از همان برق تک‌فاز ۲۲۰ ولت واحد تأمین شد.
ایمنی و امنیت در عملکرد
چون این دستگاه دو واحد مستقل را به هم متصل می‌کند، علاوه بر ایمنی حرکتی، کنترل تردد هم اهمیت ویژه‌ای داشت:
- فرود اضطراری در قطعی برق: در صورت قطع برق ساختمان، کابین به‌صورت خودکار و نرم به طبقه پایین منتقل و درب آن باز می‌شود؛ سرنشین در هیچ شرایطی بین دو طبقه محبوس نمی‌ماند.
- شیر ترکیدگی: در مدار هیدرولیک نصب شده و در صورت هرگونه افت ناگهانی فشار روغن، حرکت کابین را همان لحظه مهار می‌کند و اجازه سقوط یا شتاب غیرعادی نمی‌دهد.
- سنسورهای ایمنی زیر کفی و درب: در بخش زیرین کفی بالابر و لبه‌های بازشو، سنسورهای حساس تماسی تعبیه شده‌اند که در صورت وجود هرگونه مانع، وسیله یا اشیاء در مسیر پایین آمدن کابین، مدار فرمان را در کسری از ثانیه قطع کرده و حرکت دستگاه متوقف می‌شود.
