نگاهی دقیق‌تر به بالابر هیدرولیک خانگی در واحد دوبلکس طبقه آخر (پنت‌هاوس)
بالابر هیدرولیک خانگی در واحد دوبلکس طبقه آخر (پنت‌هاوس)
صورت مسئله و چالش کارفرما
کارفرمای این پروژه، سازنده‌ای بود که در طبقه آخر یک آپارتمان مسکونی، واحد دوبلکس اجرا کرده بود. با توجه به اینکه دستگاه دقیقاً در مجاورت فضای نشیمن و پله دکوراتیو قرار می‌گرفت، کارفرما روی دو موضوع حساسیت ویژه‌ای داشت:
۱. سکوت و عدم انتقال صدا: دستگاه هنگام حرکت و کارکرد نباید هیچ‌گونه نویز پمپ، صدای موتور یا لرزش به محیط آرام خانه منتقل می‌کرد.
۲. اشغال حداقل فضا و هماهنگی کامل با دکوراسیون: سازه نباید حجم سنگین و صنعتی به سالن تحمیل می‌کرد، بلکه باید ظرفیت دونفره را در کمترین سطح اشغال ممکن فراهم کرده و با سبک معماری داخلی (ترکیب سنگ طوسی، چوب و فلز مشکی) همخوانی پیدا می‌کرد.
راه‌حل مهندسی و فرآیند اجرا
تیم مهندسی ایمن‌صنعت پس از بررسی موقعیت وید و پله‌های معلق، سازه را دقیقاً در کنج مجاور پله جانمایی کرد تا کمترین پرتی فضا در پلان ایجاد شود:
- پاوریونیت بی‌صدا با موتور غوطه‌ور در روغن: برای پاسخ به حساسیت کارفرما درباره صدا، پاوریونیت هیدرولیک با پمپ کم‌صدا و موتور مستغرق انتخاب شد. همچنین با استفاده از شیلنگ‌های هیدرولیک انعطاف‌پذیر و لرزه‌گیرهای استاندارد، ارتعاش موتور به شاسی و دیواره‌های ساختمان منتقل نمی‌شود.
- آهن‌کشی سبک و خودایستا: شاسی و فریم دستگاه با پروفیل‌های مشکی مات صنعتی و به‌صورت مستقل اجرا شد؛ به‌گونه‌ای که هیچ بار اضافی بر سازه پله معلق تحمیل نکرد.

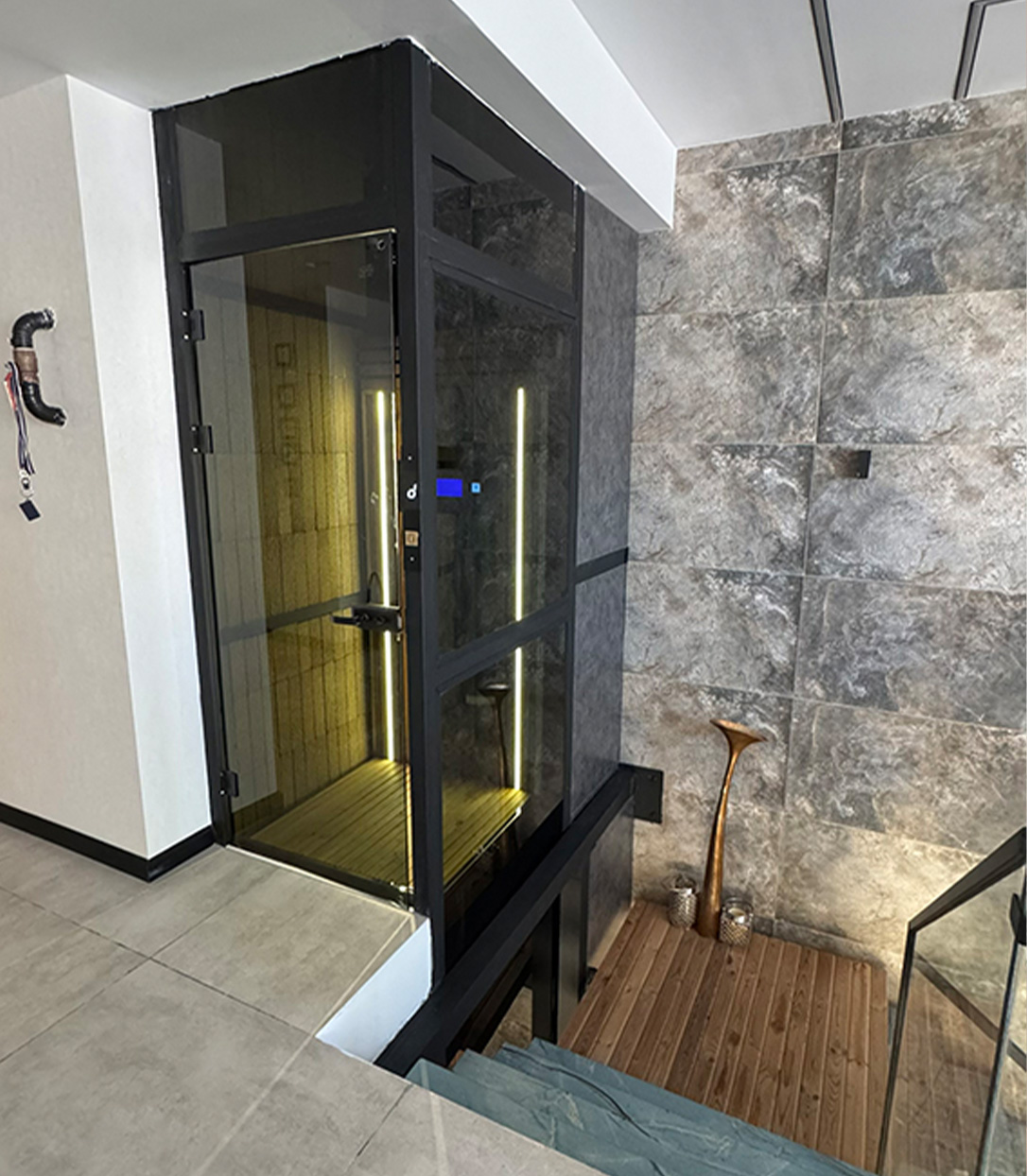

- طراحی کابین منطبق بر دکوراسیون داخلی: دیواره‌های شیشه‌ای شفاف دودی با فریم مشکی مات کار شد تا شفافیت بصری سالن حفظ شود. دیواره پشتی کابین با متریال چوبی و نورپردازی خطی عمودی تجهیز گردید و در پایین سازه نیز سکوی چوبی برای هماهنگی با راه‌پله اجرا شد.
- حرکت پیوسته با برق تک‌فاز خانگی: سیستم با برق ۲۲۰ ولت تک‌فاز شهری راه‌اندازی شد و به دلیل استفاده از شیرهای کنترل جریان، شروع و توقف کابین کاملاً نرم و بدون ضربه تنظیم گردید.
ایمنی و امنیت در عملکرد
با توجه به نصب سیستم در فضای مسکونی، پکیج ایمنی کاملی برای دستگاه در نظر گرفته شد:
- سیستم فرود اضطراری هنگام قطعی برق: در زمان قطع احتمالی برق ساختمان، مکانیزم تخلیه ثقلی هیدرولیک کابین را با سرعتی کنترل‌شده و بسیار نرم به طبقه پایین هدایت کرده و قفل درب را باز می‌کند تا سرنشین بدون هیچ مشکلی خارج شود.
- شیر ایمنی ترکیدگی: مستقیماً روی ورودی جک هیدرولیک نصب شده است؛ این قطعه مکانیکی در صورت بروز هرگونه افت ناگهانی فشار روغن یا آسیب به شیلنگ، جریان را فوراً مسدود کرده و مانع حرکت کنترل‌نشده یا سقوط کابین می‌شود.
- سنسورهای ایمنی زیر کفی و درب: در بخش زیرین کفی بالابر و لبه‌های بازشو، سنسورهای حساس تماسی تعبیه شده‌اند که در صورت وجود هرگونه مانع، وسیله یا اشیاء در مسیر پایین آمدن کابین، مدار فرمان را در کسری از ثانیه قطع کرده و حرکت دستگاه متوقف می‌شود.
