نگاهی دقیق‌تر به اجرای بالابر هیدرولیک خانگی در فضای وید راه‌پله (دوبلکس مسکونی - تبریز)
پروژه شماره ۱: اجرای بالابر هیدرولیک خانگی در فضای وید راه‌پله (دوبلکس مسکونی - تبریز)
صورت مسئله و چالش کارفرما
مالک این واحد مسکونی دوبلکس در تبریز، ۱.۵سال پیش ملک را خریداری کرده بود. ساختمان به دلیل طراحی دوبلکس و وجود پله‌های داخلی، برای تردد افراد سالمند یا حمل بار چالش‌برانگیز بود و به همین دلیل مالک تمایلی به سکونت دائم در آن نداشت. پیش از مراجعه تیم ما، چندین شرکت و همکار دیگر از محل بازدید کرده و به دلیل نبود فضای کافی برای چاهک و ترس از آسیب به سازه پله گرد دکوراتیو، پروژه را «غیرقابل اجرا» اعلام کرده بودند.
راه‌حل مهندسی و فرآیند اجرا
تیم فنی ایمن‌صنعت پس از بررسی دقیق سازه ساختمان، رویکرد متفاوتی را در پیش گرفت. برای رفع این چالش، کابین در فضای خالی کنار پله گرد جانمایی شد.
- سازه خودایستا: برخلاف باور رایج مبنی بر نیاز به تخریب سنگین، ما سازه را به‌صورت کاملاً خودایستا طراحی کردیم. این یعنی تمام بارِ وزن کابین و سیستم متحرک، به جای تکیه بر دیوارهای جانبی یا ساختار پله، به شاسی اختصاصی منتقل شد تا کوچک‌ترین آسیب یا لرزشی به سازه اصلی ساختمان وارد نشود.

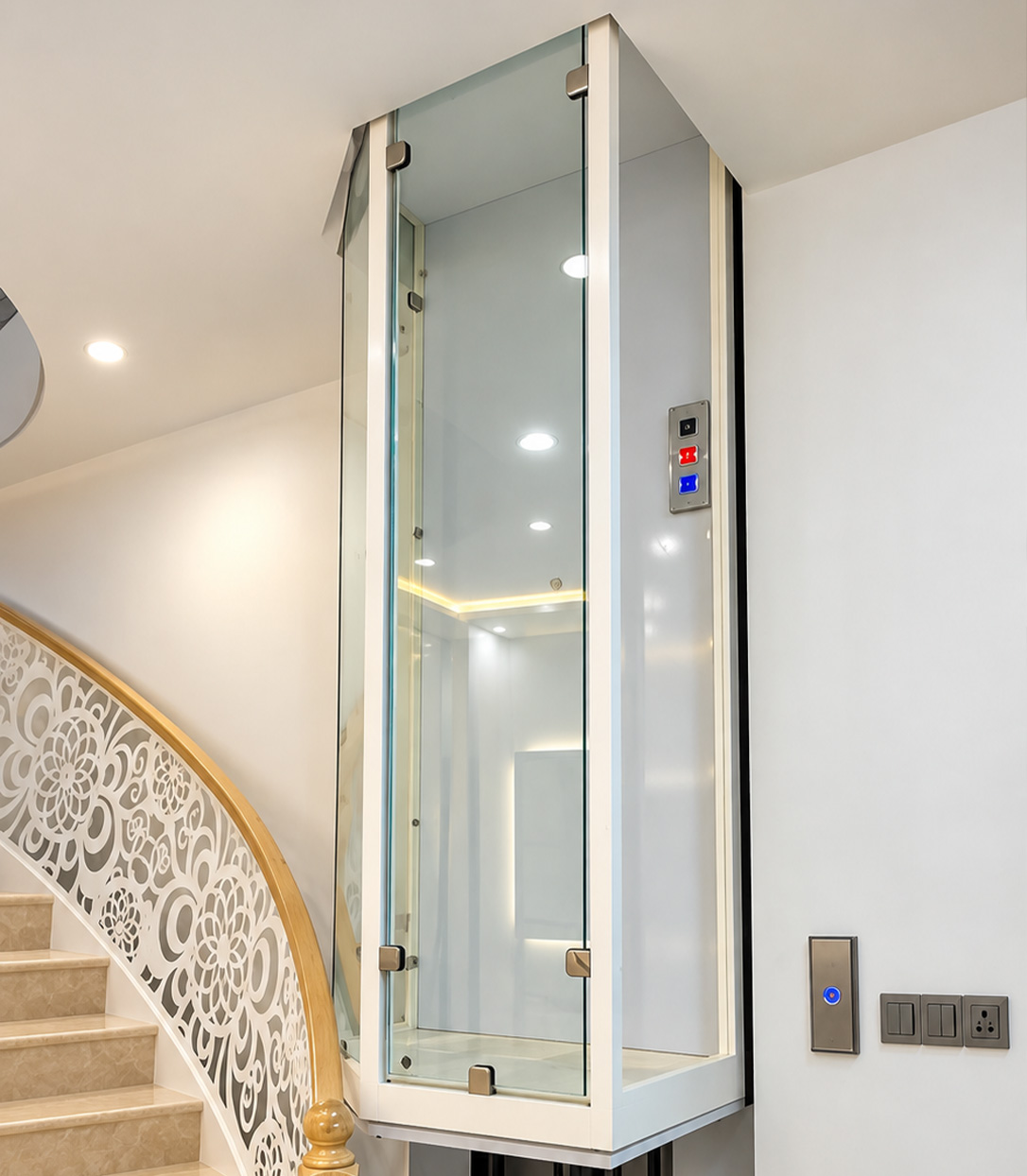

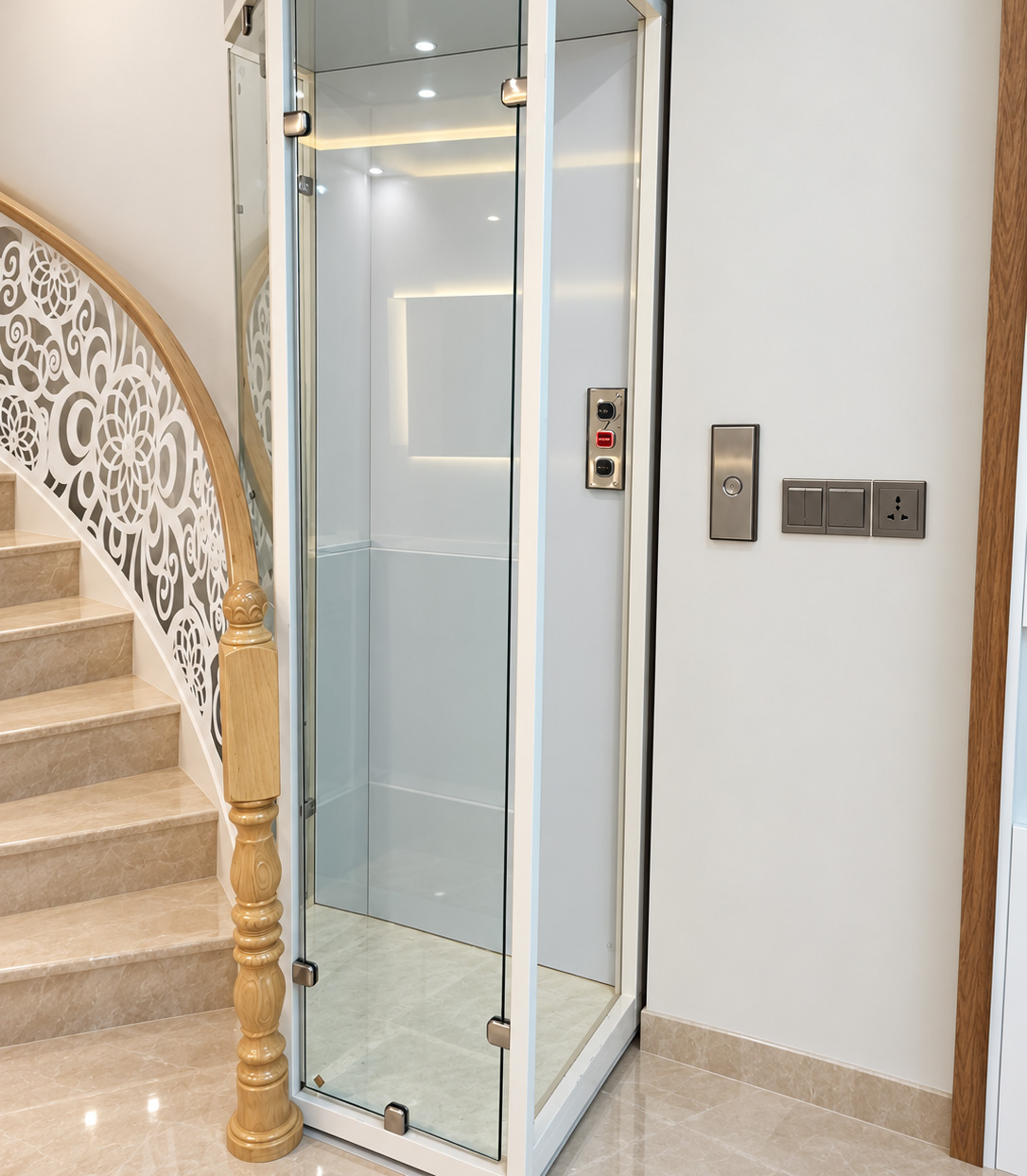

- طراحی هماهنگ با دکوراسیون: با توجه به دیدِ کامل پله گرد، از کابین پانورامیک با فریم‌های مینیمال سفید و شیشه‌های شفاف استفاده شد. این طراحی نه تنها فضای هال را کوچک نکرد، بلکه به عنوان یک المان مدرن در ترکیب با نرده‌های دکوراتیو پله، با معماری داخلی هماهنگ شد.
- سیستم حرکتی: پاوریونیت دستگاه در محلی دور از فضای نشیمن تعبیه شد تا حرکت جک هیدرولیک کاملاً بی‌صدا و بدون لرزش باشد. ورودی دستگاه نیز به گونه‌ای هم‌سطح‌سازی شد که بدون نیاز به حفر چاهک عمیق، تردد کاربران با سهولت انجام شود.
ایمنی و امنیت در عملکرد
در طراحی این بالابر هیدرولیک، تمرکز اصلی بر آرامش خاطر کاربران در استفاده روزمره بوده است. سیستم‌های ایمنیِ تعبیه‌شده در این پروژه عبارتند از:
- فرود اضطراری در قطعی برق: در صورتی که برق ساختمان قطع شود، سیستم هوشمند هیدرولیک اجازه نمی‌دهد سرنشین در کابین محبوس بماند. بالابر به‌صورت خودکار و ایمن به نزدیک‌ترین طبقه هدایت شده و درب آن باز می‌شود.
- شیر ترکیدگی: برای جلوگیری از هرگونه افت فشار احتمالی در مدار روغن یا حرکت کنترل‌نشده، از شیرهای ایمنی هیدرولیک استفاده شده که در لحظه، هرگونه نوسان ناگهانی را مهار می‌کند.
- سنسورهای ایمنی: در لبه‌های درب کابین و کفی، میکروسوئیچ‌های حساس قرار دارند که در صورت مواجهه با کوچک‌ترین مانع فیزیکی، بلافاصله حرکت را متوقف می‌کنند تا امنیت کاربران به‌ویژه کودکان یا سالمندان کاملاً حفظ شود.
